Horas hombre: FINZALIZADA
Potencia instalada: TGBT 3200 A – AUX 1600A/630A – CFP 630A
Personal involucrado: 10 personas
Tiempo de realización: FINALIZADA
Equipamiento: Schneider Electric
Detalles de la Obra
-

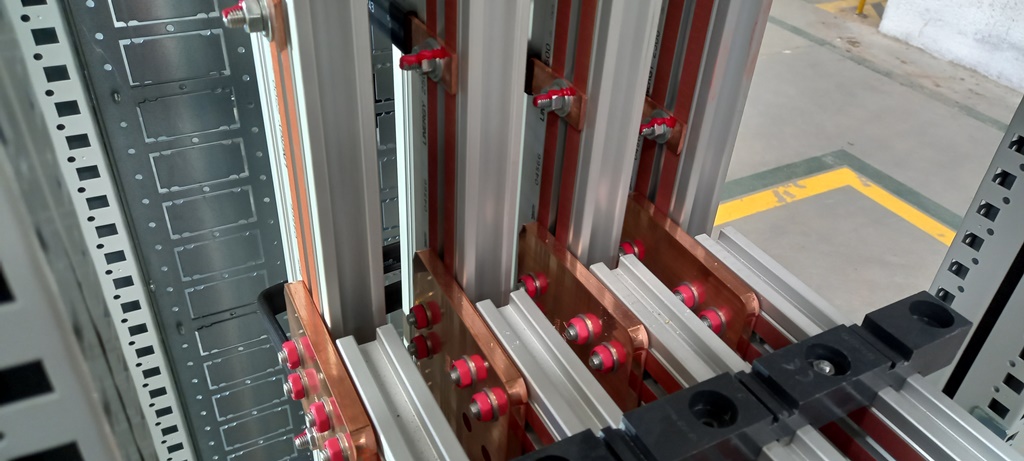

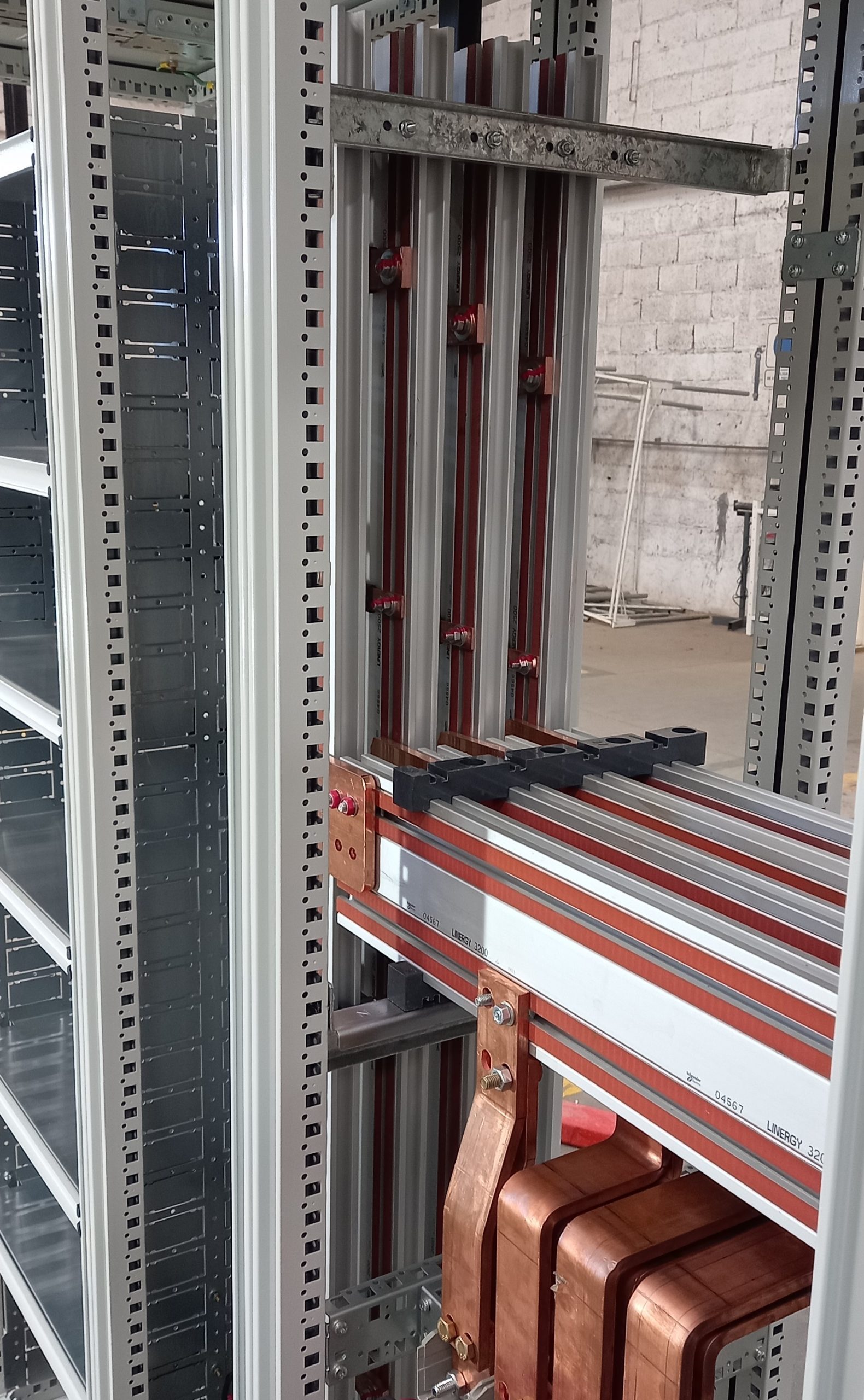

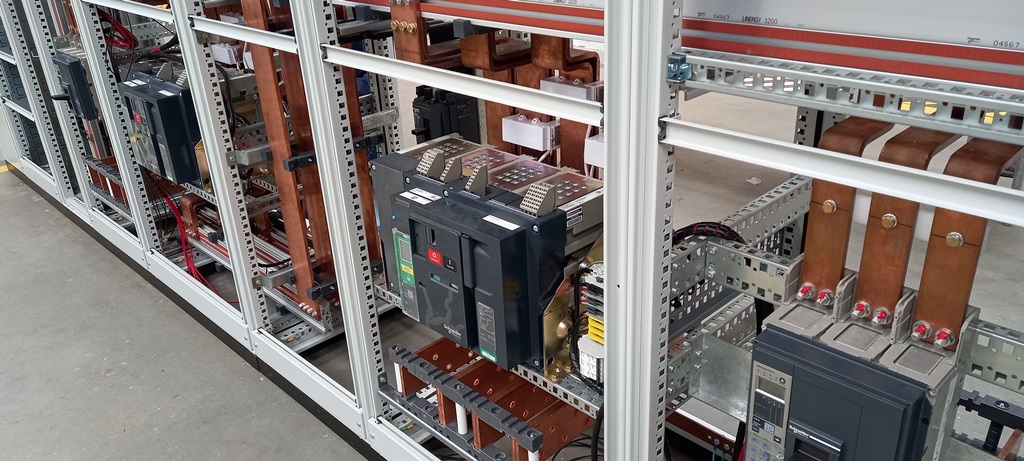

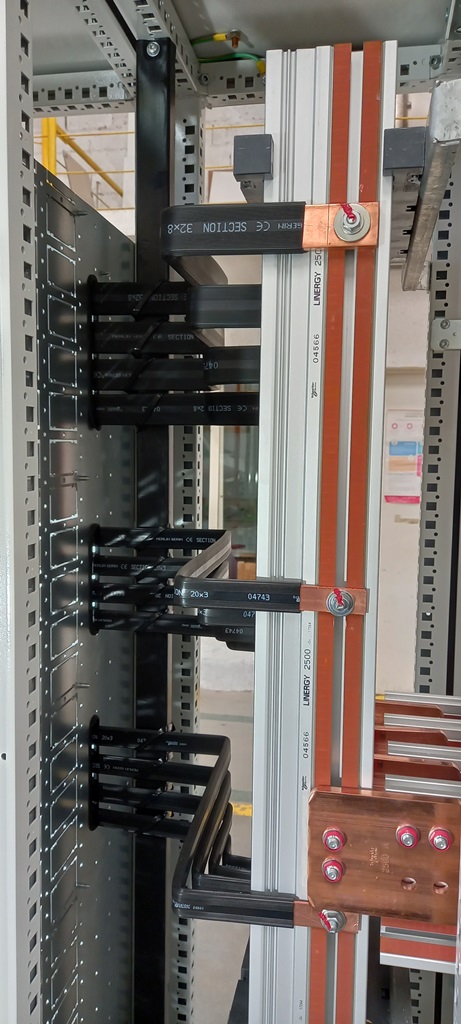

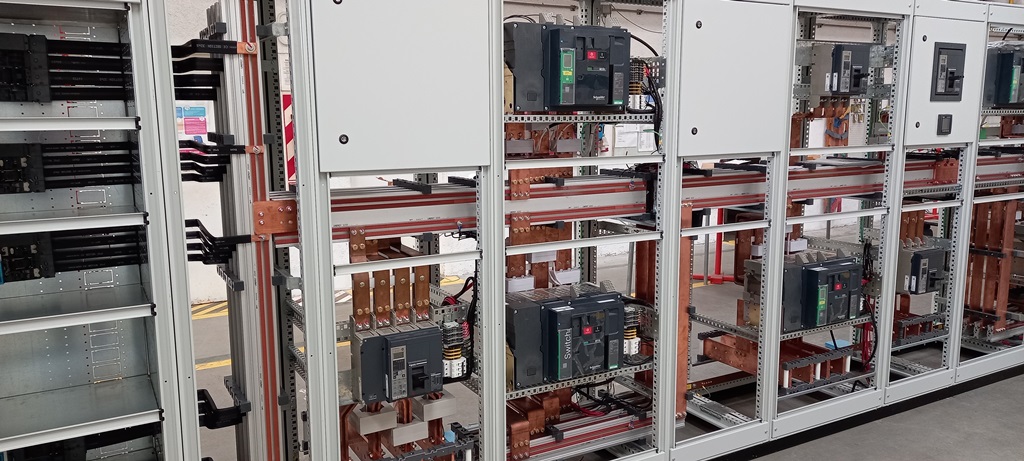

- GRAMONT S.A. se encuentra en plena fabricación para Azul Natural Beef S.A. Diseño y construcción del Tablero General de Baja Tensión, aplicando tecnología de última generación Schneider Electric con triple embarrado independiente Linergy Evolution de 3200A e interruptores Masterpact MTZ. Con miras en la sustentabilidad se instalan medidores de energia PowerLogic comunicados. La provisión se trata de 1 Tablero General de Baja Tensión (TGBT – 14 columnas – 4 Entradas – 3 Barras independientes), 1 tablero Auxiliar Seccional «Nueva Despostada» (4 columnas), 1 tablero Auxiliar Servicios «Nueva Despostada» (3 columnas) y 3 Tableros de Corrección Factor de Potencia (2 Columnas c/u). Los tableros fueron diseñados para cumplir con los requerimientos de las normas IEC 61439-1 Y 61439-2.
Detalles Técnicos de los Tableros:
-
-

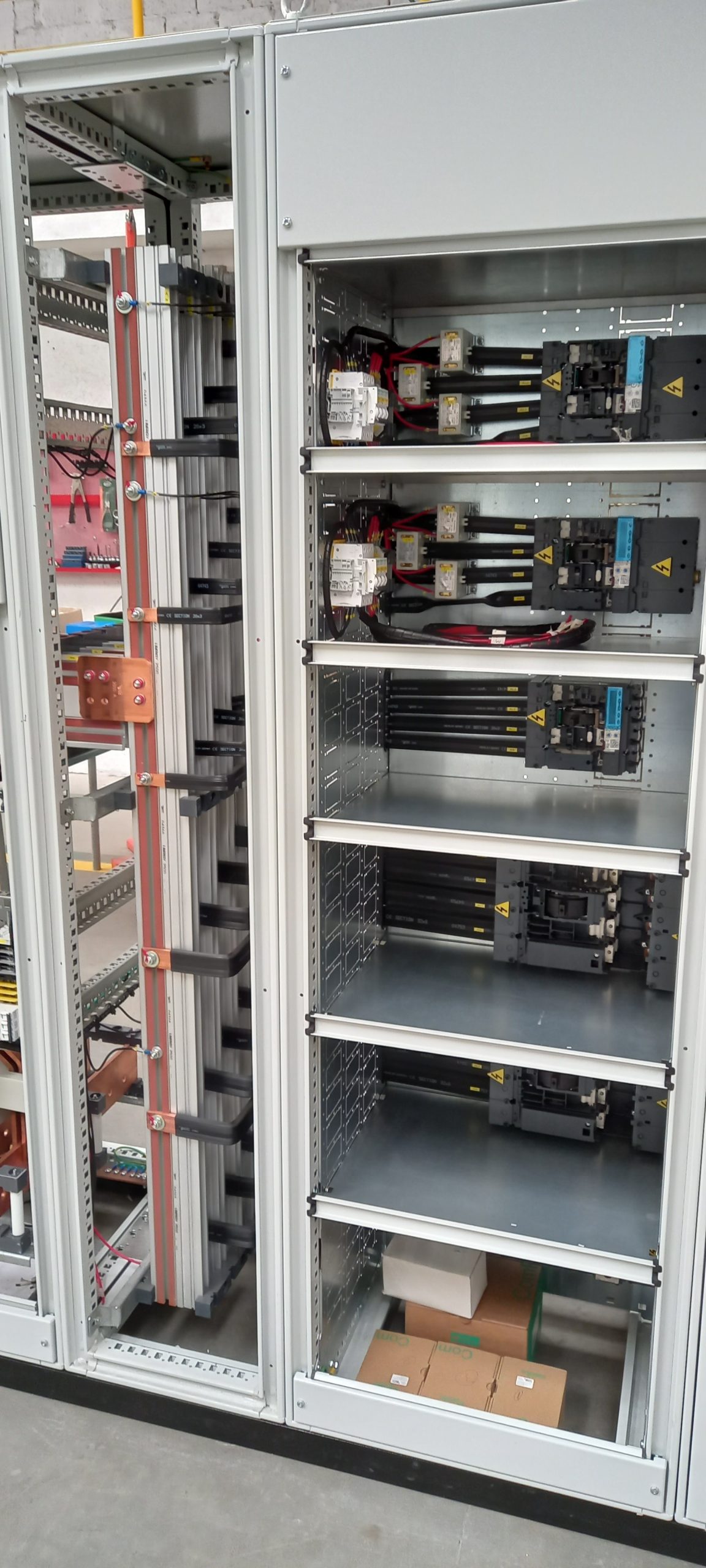

- Tablero General (TGBT): Tensión nominal de operación 400 VAC – Corriente nominal (In) 3200 A

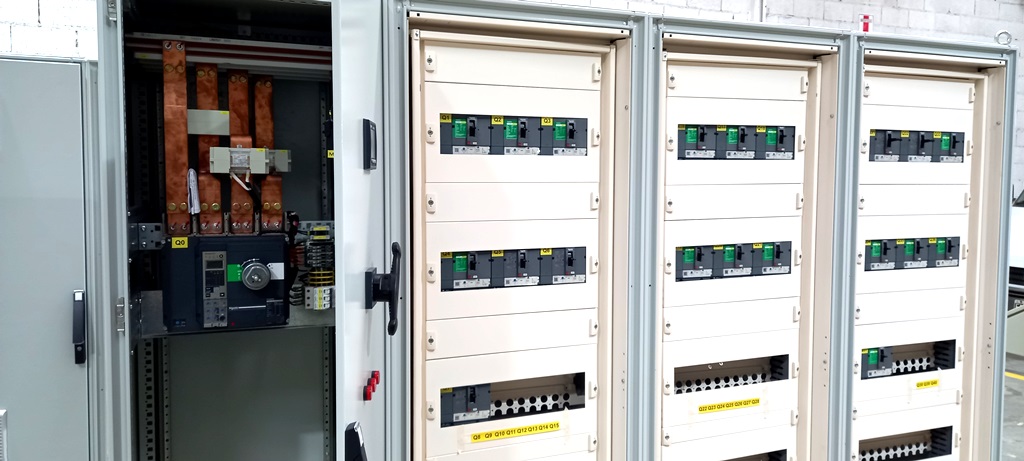

- Tablero Auxiliar Seccional (AUX1): Tensión nominal de operación 400 VAC – Corriente nominal (In) 1600 A

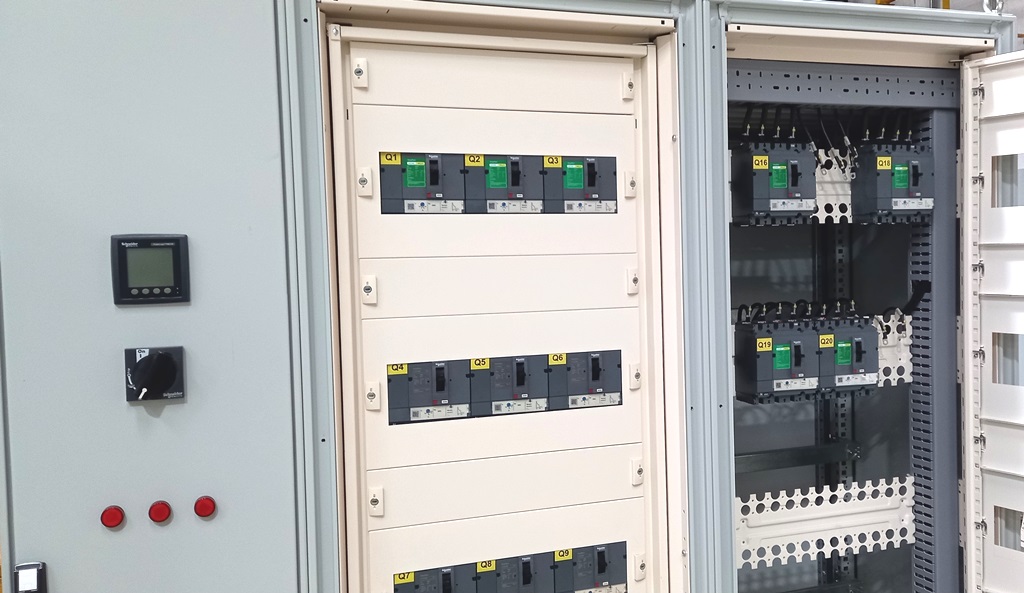

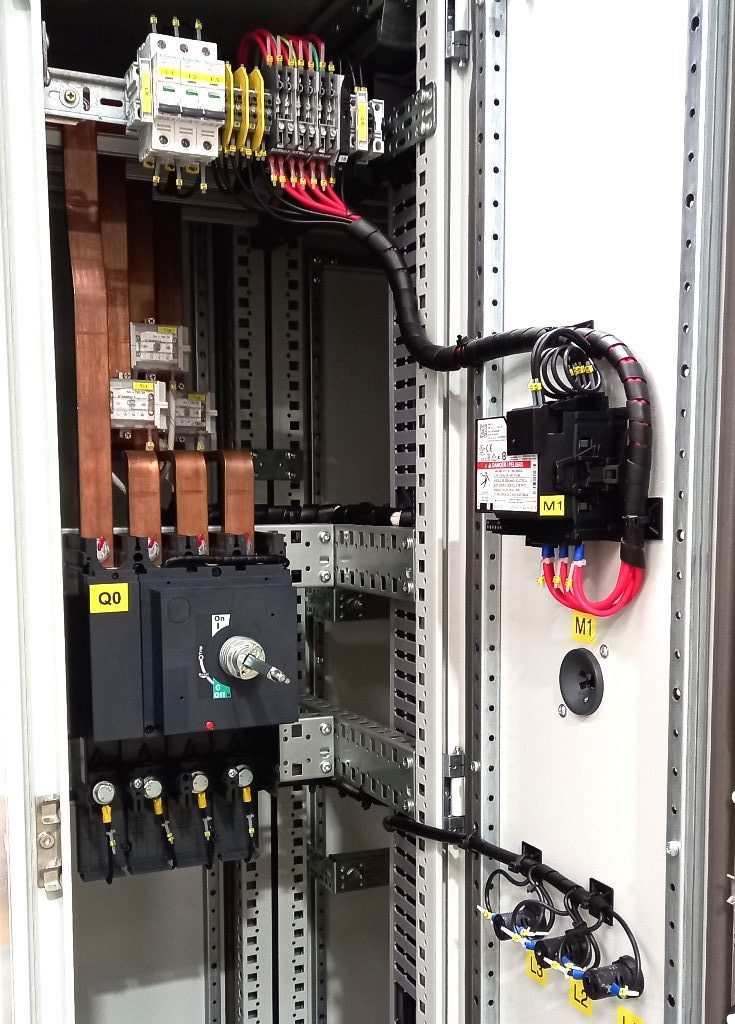

- Tablero Auxiliar Servicios (AUX2): Tensión nominal de operación 400 VAC – Corriente nominal (In) 630 A

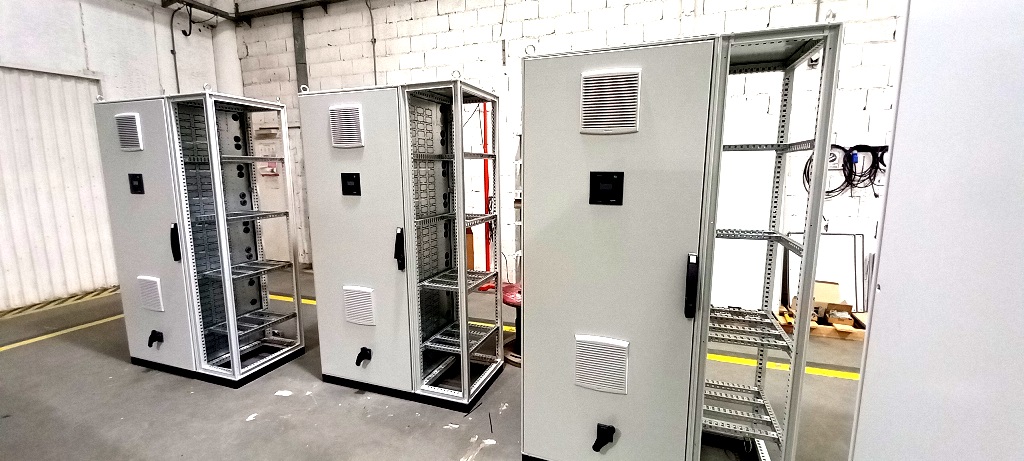

- Tableros CFP: Tensión nominal de operación 400 VAC – Corriente nominal (In) 630 A
-
