Fabricación de tableros CCM y TGBT – Protocolizado Cubicado Fijo



Slide Slide Slide Slide Slide Slide Slide Slide Slide Slide
Horas hombre: 975 hs

Potencia instalada: CCM 1600 A – TGBT 800 A

Personal involucrado: 10 personas

Tiempo de realización: 6 semanas

Equipamiento: Schneider Electric

Detalles de la Obra

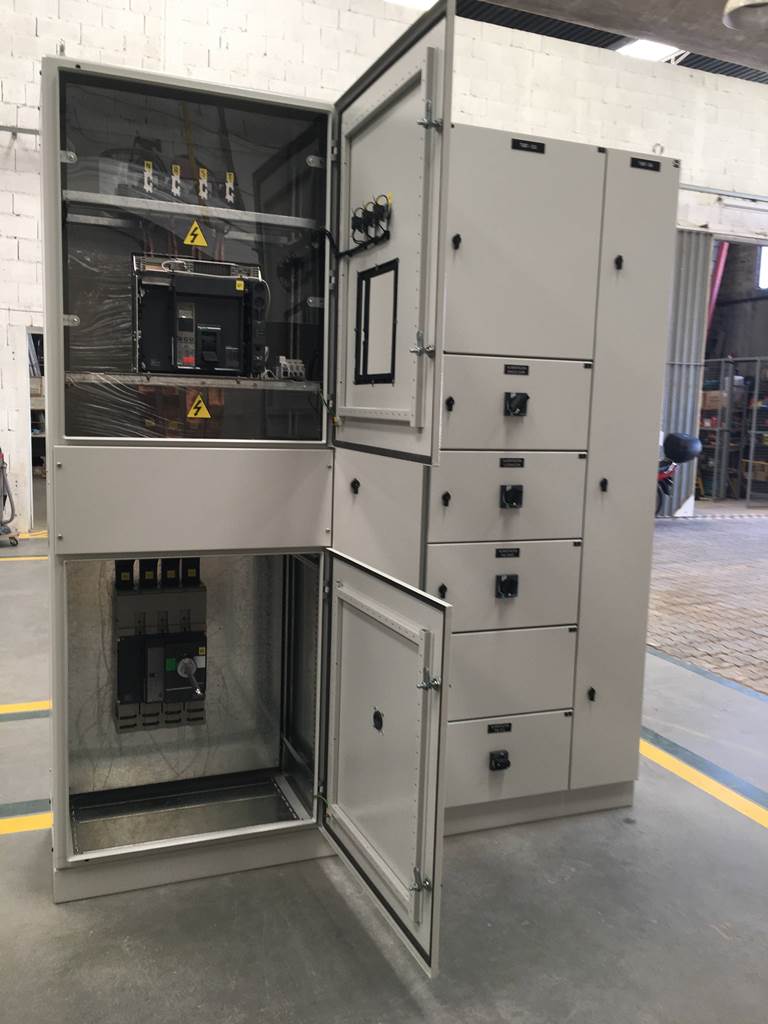

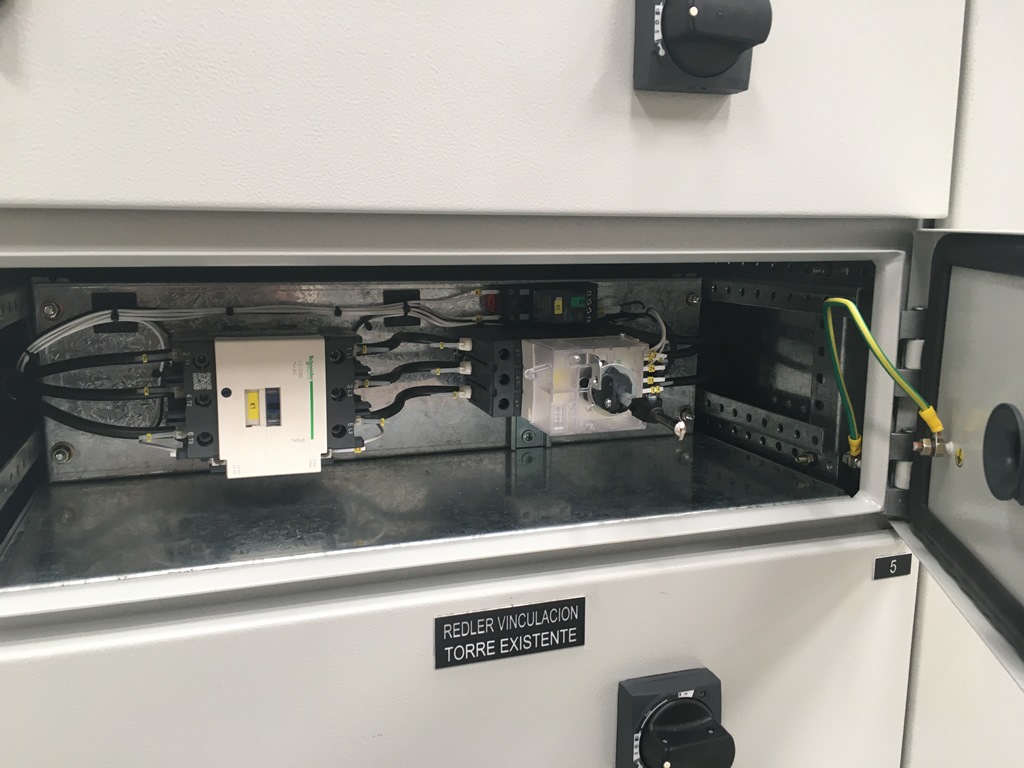

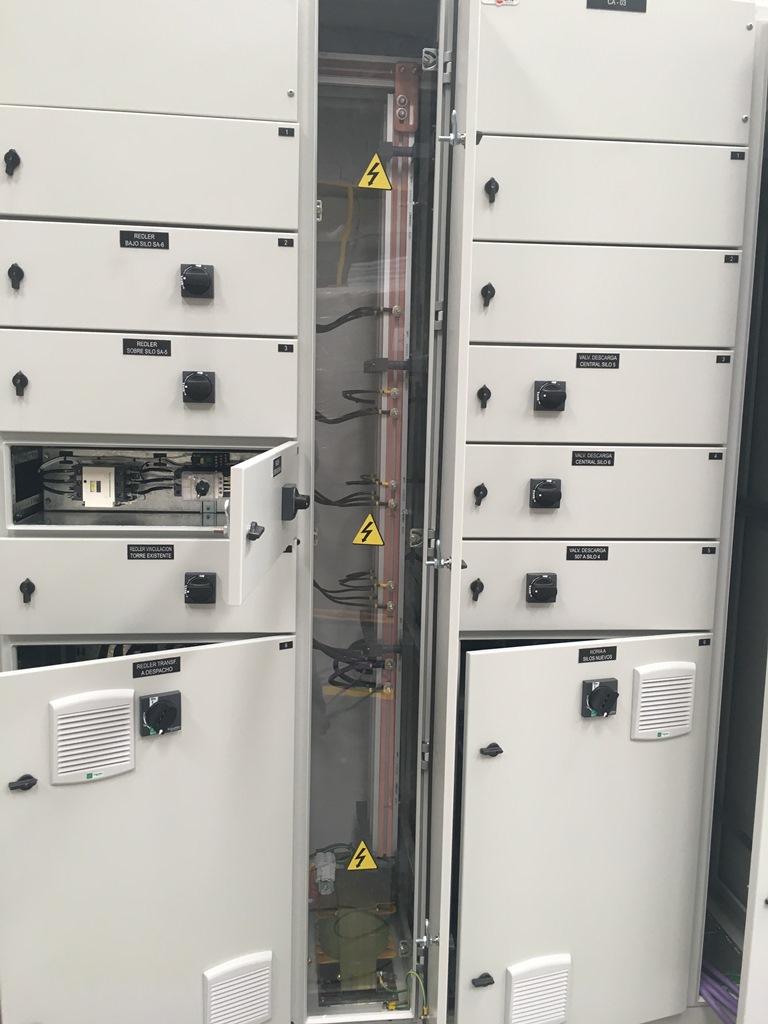

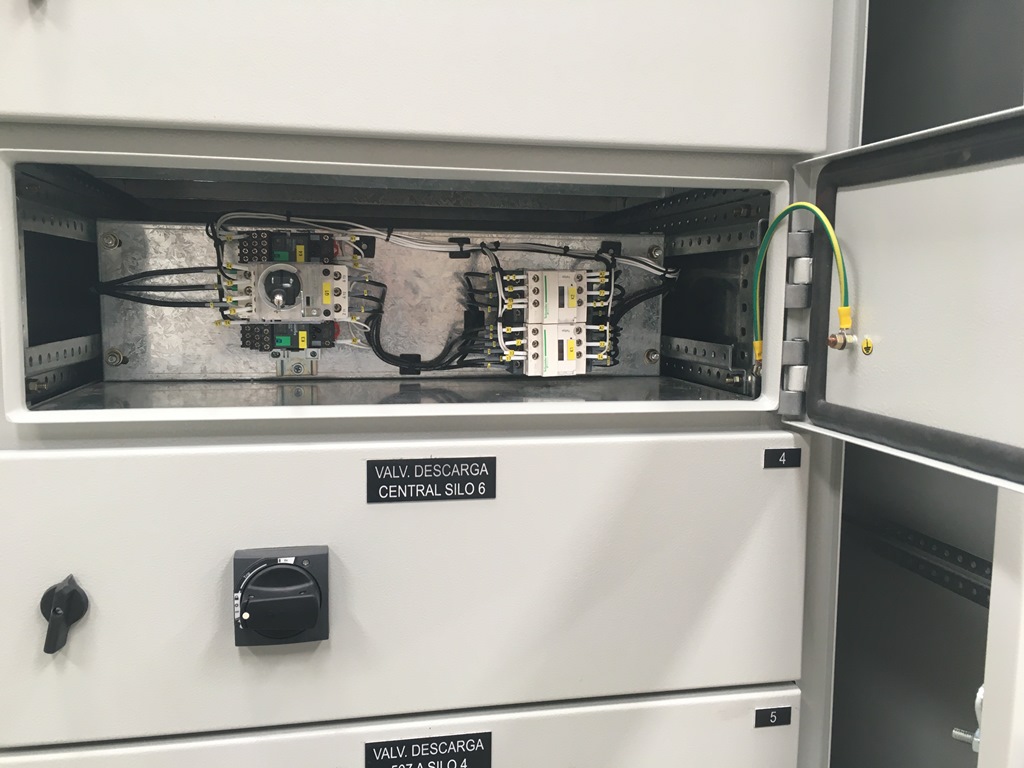

    Se fabricó para CARGILL S.A. (Excel Consultig S.A.) tableros centro de control de motores (CCM) de Baja Tensión (14 columnas) y tablero general de baja tensión (4 columnas), ambos protocolizados, cubicado fijo. Los tableros fueron diseñados y probados para cumplir con los requerimientos de las normas IEC 61439-1 Y 61439-2.
    GRAMONT realizó ingeniería básica y de detalle, balance térmico y diseño del sistema de ventilación. Documentación Conforme a Construcción (topográfico, funcional, unifilar, listado de materiales).

Detalle de tableros:

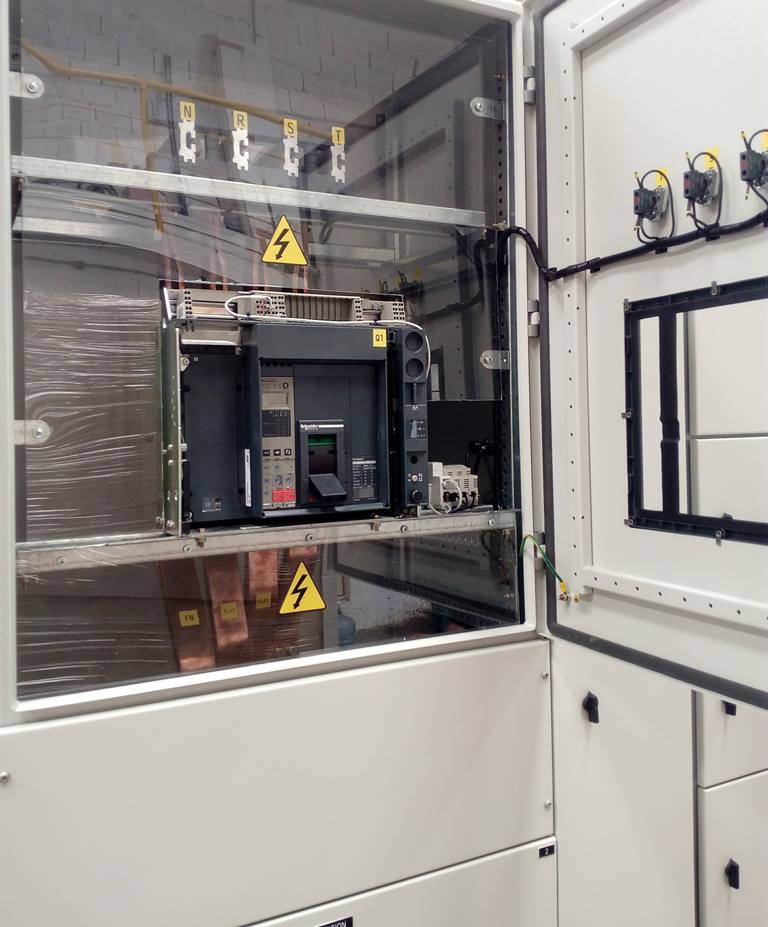

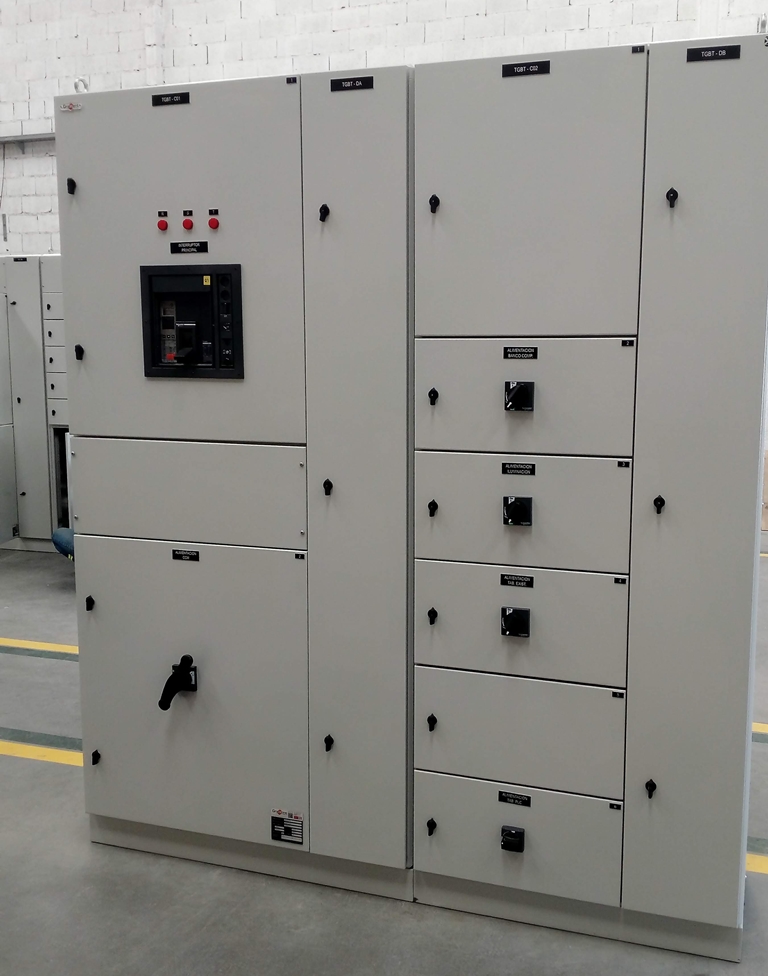

  • Tablero General (TGBT): Tensión nominal de operación 400 VAC – Corriente nominal (In) 1600 A

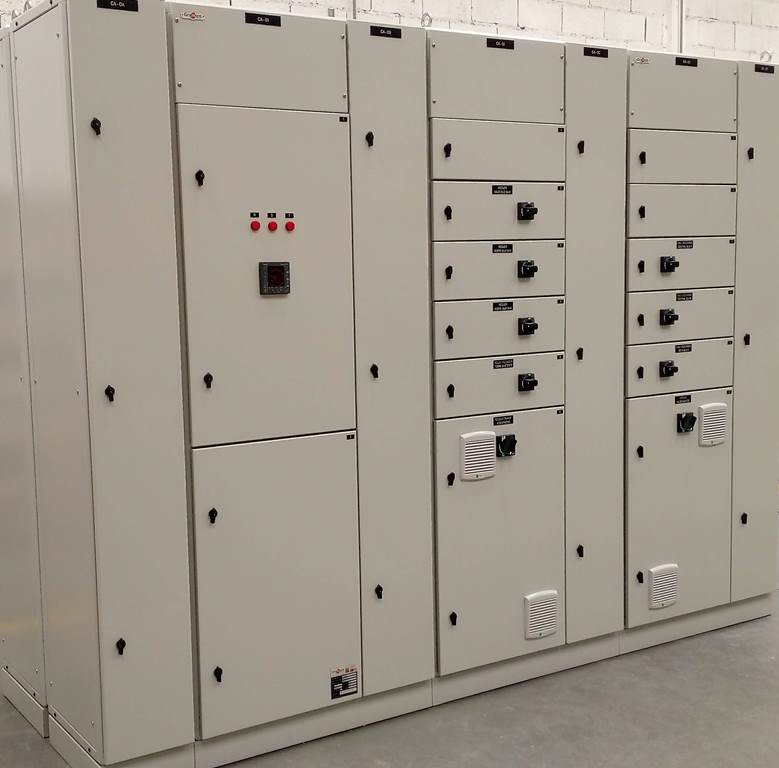

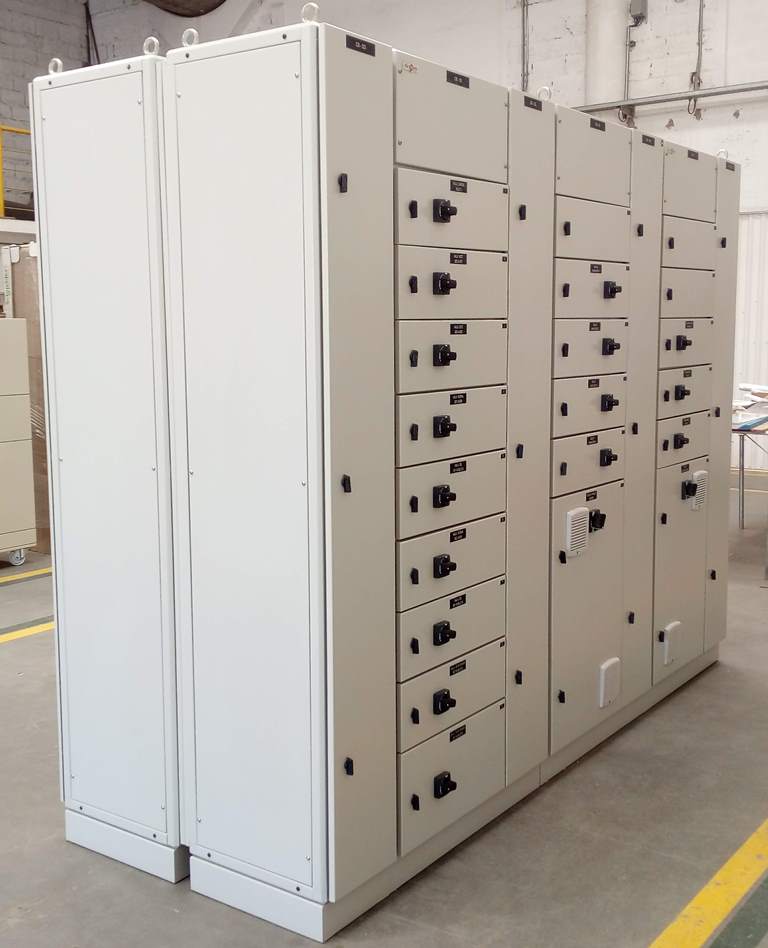

  • CCM: Tensión nominal de operación 400 VAC – Corriente nominal (In) 800 A
