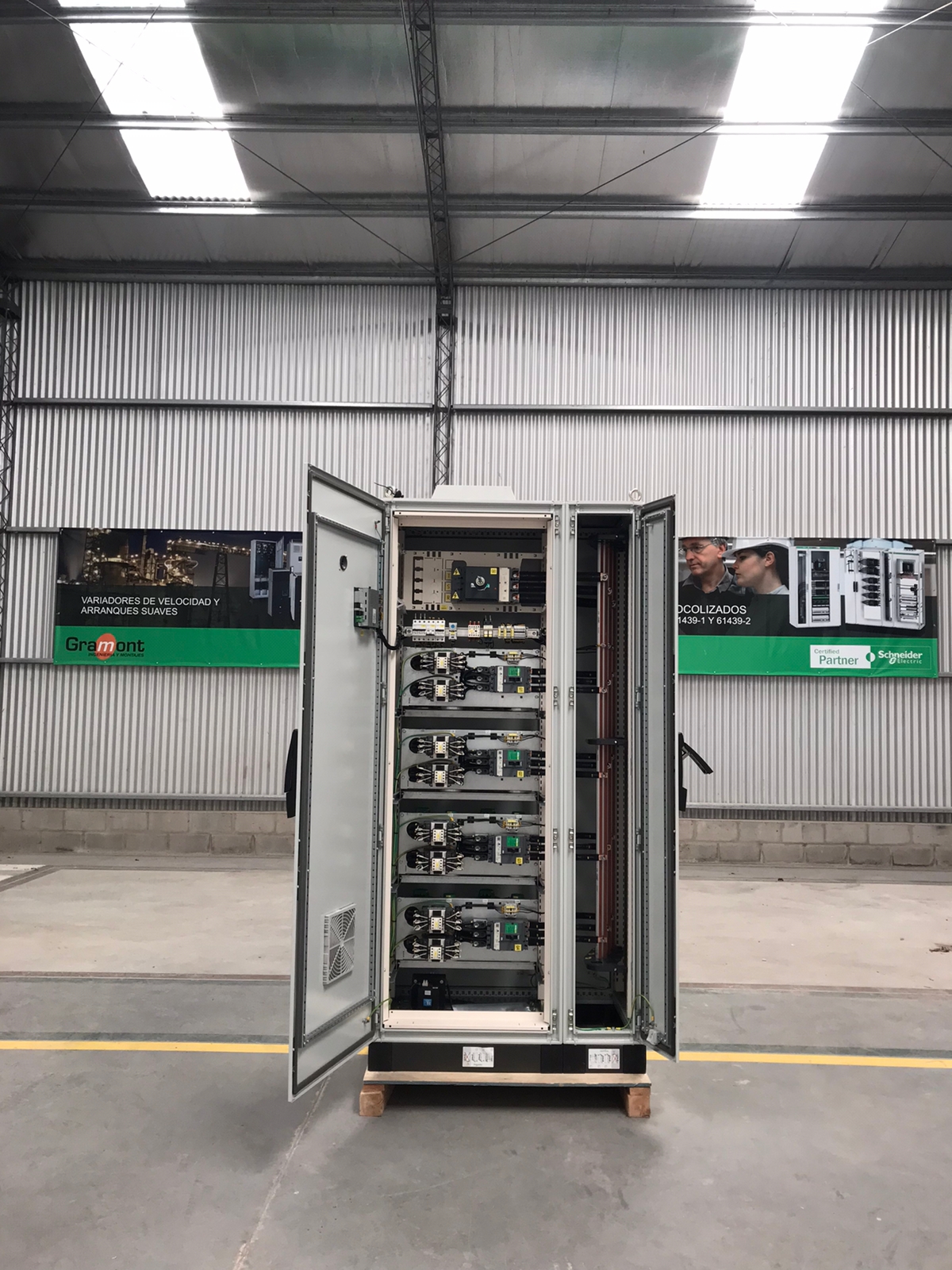

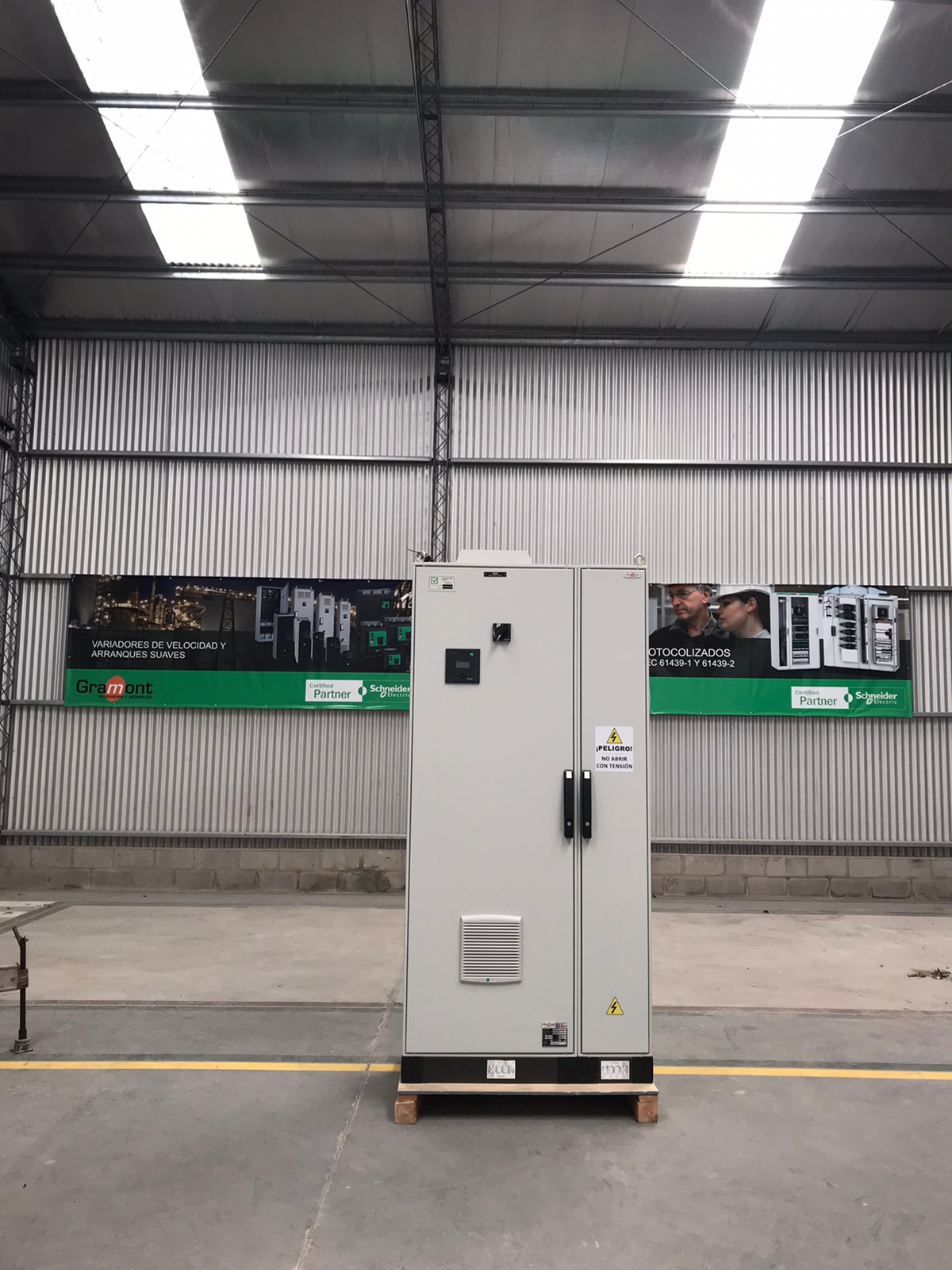

Tablero de compensación de factor de potencia en baja tensión, conforme a IEC 61439-1 y 2

Equipamiento: Schneider Electric

Detalles de la Obra

    CARACTERÍSTICAS DEL TABLERO DE COMPENSACIÓN: CORRIENTE DE CORTOCIRCUITO: Ics = 50 kA (CORTE DE SERVICIO) POTENCIA NOMINAL DEL BANCO: 400 kVAr COMPOSICIÓN DE PASOS: FISICOS=3x100kVAr+2x50kVAr / ELECTRICOS=8x50kVAr PASOS: DESMONTABLES INDIVIDUALMENTE EN BANDEJAS DESLIZABLES CONDENSADORES INSTALADOS EN LA PARTE POSTERIOR DE LA BANDEJA INTERRUPTOR PRINCIPAL CON MANDO EXTERIOR CON BLOQUEO DE PUERTA CONDENABLE CON HASTA 3 CANDADOS VENTILACIÓN FORZADA: 575 m /h MONTADO EN EL TECHO 3/h MONTADO EN EL TECHO CONTROL VENTILACIÓN: AUTOMÁTICO CON TERMOSTATO EN INTERIOR DEL TABLERO Y CONTACTOR AUXILIAR VOLUMEN MÍNIMO DE AIRE DEL TABLERO PARA DISIPACIÓN TÉRMICA: 0,84m  3PROTECCIÓN PRINCIPAL: INT. AUT. SCHNEIDER CVS 3x630A PROTECCIÓN DEL PASO 100kVAr: INT. AUT. SCHNEIDER CVS 3x250A PROTECCIÓN DEL PASO 50kVAr: INT. AUT. SCHNEIDER CVS 3x160A EMBARRADO DE DISTRIBUCIÓN 630A CON POSIBILIDAD DE CONEXIÓN A FUTURO DE NUEVAS CARGAS SIN DESARME EMBARRADO CON ACCESO 100% FRONTAL DE TODAS LAS BARRAS PARA CONTROL DE CONEXIONES CONTROLADOR: AUTOMÁTICO VARLOGIC 12 PASOS CON COMUNICACIÓN MODBUS RS-485 COMANDO ALIMENTADO A TRAVÉS DE TRANSFORMADOR DE AISLACIÓN GRADO DE PROTECCIÓN EXTERIOR: IP54 (INCLUYENDO ACCESORIOS) GRADO DE PROTECCIÓN INTERIOR: IPXXB (PROTECCIÓN CONTRA CONTACTOS CON PARTES EN TENSIÓN) GRADO DE PROTECCIÓN A IMPACTOS: IK10 TABLERO AUTOPORTANTE DE FIJACIÓN AL SUELO CON ZÓCALO PARA NIVELACIÓN Y FIJACIÓN AL SUELO ESPECIFICACIONES DE DISEÑO BAJO NORMAS: IEC 60831, IEC 61921 Corriente Dimensionamiento del Paso: 1,5*In Corriente Dimensionamiento Distribución: 1,5*In Corriente Dimensionamiento Int. aut.: 1,5*In CARACTERÍSTICAS DE CONDENSADORES Un = 400VAC 50Hz Q = 50 kVAr @Un Contenido de armónicos de la red   20%   20% Umax = 1,1 * Un (hasta 8 horas cada 24) Imax = 1,8 * In (continuo)
